Вантовые стеклянные козырьки

Вантовый стеклянный козырек
Без каркаса
Больше стекла, меньше металла.
Крепление к разным стенам
Вентфасад - не проблема.
Быстро рассчитаем
Узнайте цену и срок сейчас!
Получите расчет стоимости

Фурнитура для вантовых козырьков

Независимо от серии и производителя комплект фурнитуры вантового стеклянного козырька устроен практически одинаково.

В каждой серии присутствуют крепления стекол к стене, крепление тяг к стене и к стеклу, сами тяги и их наконечники. Для длинных тяг существуют талрепы - соединители двух коротких тяг между собой.

Для мест, где одна тяга держит сразу два стекла, есть сдвоенные крепления стекол к тяге и к стене.

Стеклянное ограждение со скрытым крепежом
Стеклянное ограждение на профиле со скрытым крепежом

Ограничение по размерам вантового козырька.

Ширина вантового стеклянного козырька ничем не ограничена - можно установить такой козырек вдоль стены шириной и в километр.

Другое дело - вылет от стены. Проверенные производители указывают максимальный вылет в 1750мм.

Это ограничение связано не с прочностью фурнитуры и тяг, а со стеклом. В козырьках без каркаса только два ряда точечных креплений, и при большом вылете расстояние между ними становится недопустимо большим.

Что делать, если нужен размер больше?

Самый простой вариант - обратиться к другим конструкциям козырьков с каркасом. Там можно предусмотреть любое количество точек поддержки стекол, и ограничение по вылету может быть связано только с прочностью стен.

Но если очень нужно сохранить именно бескаркасную конструкцию, выход есть - промежуточные ванты для поддержки середины стекол.

Стеклянное ограждение на скрытых точечных креплениях
Стеклянное ограждение со скрытым крепежом на балконе

Сложные случаи крепления

Иногда не получается добиться параллельного расположения тяг - могут мешать окна, светильники, декоративные элементы на стене.

Решение - расположить некоторые тяги под другим углом, чтобы закрепить их к подходящему участку стены.

Еще вариант - добавить снаружи стены балки, к которым можно закрепить стеклодержатели или держатели тяг.

Материал фурнитуры

Стандартная фурнитура для вантовых стеклянных козырьков изготавливается из нержавеющей стали двух марок - AISI 304 и AISI 316.

Обе этих марки - уличные, но AISI 316 более устойчива к воздействию внешней среды. Именно ее обязательно применять, например, в приморских районах

Стеклянное ограждение на скрытых точечных креплениях
Стеклянное ограждение со скрытым крепежом на балконе

Форма козырьков

Классический вариант - прямоугольник. Но это необязательно.

При помощи той же самой фурнитуры можно закремить стекла закругленной или многоугольной формы. Изогнутое стекло тоже подойдет.

Стоимость козырька при этом увеличивается, но не сильно - фурнитура остается та же, и монтаж не становится сложнее.

Наклон вантового козырька

Стандартным является наклон в 5-10 градусов вниз от стены, чтобы на стекле не задерживалась вода и не скапливался снег.

Если нужно сделать наклон больше - это не проблема. Возможен также наклон в обратную сторону, тогда стоит предусмотреть желоб для водостока.

Наклон козырька вдоль стены тоже вполне допустим.

Стеклянное ограждение на скрытых точечных креплениях

Наши объекты с вантовыми стеклянными козырьками

Несколько козырьков на вантах, которые мы установили в Москве и других городах.

Вантовые стеклянные козырьки
Офисный центр
Вантовые стеклянные козырьки
Козырек на каркасе с вантами
Бизнес-центр
Козырек на каркасе с вантами
Стеклянные вантовые козырьки
Завод Cargill
Стеклянные вантовые козырьки

С нами стоит пообщаться!

Мы ценим ваше время - сделаем расчеты максимально быстро.

Проконсультируем и предложим разные варианты технических решений. Обсудим с вами каждый из них. Все это бесплатно.

Связаться с нами

Технические особенности.

Стеклянный козырек с закладными

Закладные детали для вентфасадов.

Навесной вентилируемый фасад, наружный утеплитель, слой декоративного кирпича не позволяют закрепить стеклодержатели и крепления тяг к стене напрямую.

У нас есть наработки для фурнитуры и каркаса крепления стеклянных козырьков в таких случаях. Мы изготовим закладные детали и смонтируем их на несущей стене, а уже к ним закрепим фурнитуру козырька.

Фурнитура для стеклянного козырька

Производители фурнитуры.

На рынке достаточно много фурнитуры, качество исполнения которой невысоко. Произведенные в одной и той же стране (речь в основном про Китай) серии могут очень сильно отличаться.

Работая с проверенными поставщиками европейской, российской и китайской фурнитуры, мы ставим ту фурнитуру, в которой уверены. Мы всегда готовы показать ее образцы.

Стеклянный пол со стальным каркасом

Герметизация вантового козырька.

Стекло козырька примыкают к стенам, и сам козырек модет состоять из нескольких стекол, между которыми есть зазоры.

Структурные герметики (Dow Corning и аналоги) сохраняют свойства много лет и устойчивы к воздействию солнца и влаги. Для примыканий к стене мы используем каплевики - детали из нержавеющего листа.

Проектирование вантовых стеклянных козырьков.

Монтаж стеклянного козырька

Стеклянный козырек с вантами - относительно несложная конструкция. Для него не требуются сложные прочностные расчеты, потому что у производителей фурнитуры есть таблицы со всеми допусками по характеристикам. Это расстояния между креплениями, диапазоны вылета от стены для каждой толщины стекла.

В зависимости от размеров изделия подбирается серия фурнитуры и диаметр тяг.

Сложности начинаются при креплении к стенам, на которых смонтирован вентфасад или наружный утеплитель. Там приходится изготавливать закладные детали под конкретную толщину вентфасада. Иногда для зданий на металлокаркасе приходится дорабатывать этот металлокаркас, чтобы было к чему закрепить фурнитуру.

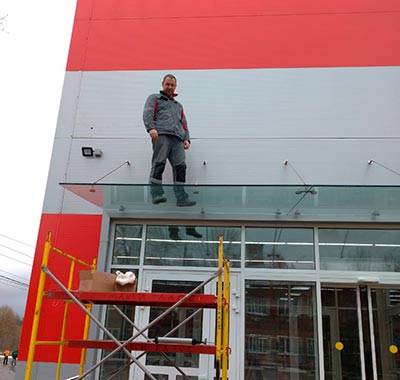

Монтаж вантовых козырьков.

При монтаже таких козырьков обычно требуется кран-манипулятор. Исключение - козырьки с маленьким вылетом, стекла которых можно ставить вручную. Для монтажа козырьков к стенам чаще всего используем химические анкера.

Иногда мы делаем монтаж в два этапа. Сначала монтируются закладные, после установки вентфасада - сам козырек.

При монтаже зимой на весну приходится откладывать герметизацию швов - герметик требует теплой погоды.

Как мы работаем.

Знакомство с задачей

Знакомимся с вами, узнаем все о задаче. Ваше описание и пожелания, эскиз, проект, фотографии объекта. Фото понравившихся вам готовых полов тоже помогут рассчитать именно то, что вам нужно.
Расчет стоимости

Готовим коммерческое предложение. Если нужно, сделаем несколько вариантов, пришлем фотографии похожих конструкций и узлы.
Выезд на объект

На встречу с вами на объект приезжает конструктор. Обсуждаются технические детали, проверяются размеры, материал мест установки.
Заключение договора

Готовим договор с точной стоимостью и сроками. Получаем предоплату.
Проектирование

Делаем рабочие чертежи конструкций и согласовываем их с вами. Будет видно, как будет стоять каркас, все примыкания и другие узлы - никаких недопониманий.
Производство

Изготавливаем элементы каркаса и стекла. Максимум работ делаем в цеховых условиях.
Монтаж

Договариваемся заранее о дате и времени. Привозим, разгружаем и монтируем каркас. Если нужно, стекла установим на поздней стадии ремонта.
Гарантия

На установленные нами козырьки мы даем 3 года гарантии. Без подвохов.

Стекло для вантовых козырьков

Для вантовых стеклянных козырьков используется только закаленный триплекс - два закаленных стекла, соединенных полимерной пленкой. В зависимости от вылета от стены его толщин от 6+6 до 12+12мм.

В вантовых козырьках стекло испытывает большие нагрузки, и мы подбираем толщину в соответствии с рекомендациями производителей фурнитуры.

Варианты исполнения козырька

Частые
вопросы

Вопросов множество, и мы постараемся ответить на все!

Получите ответ на вопрос.
Чем ограничены размеры стеклянных козырьков?

Для вантовых козырьков ограничение в 1750 мм связано с расстоянием между рядами крепления стекол.

Ограничение для козырьков на профиле еще строже - 1500мм.

Размеры козырьков с каркасом теоретически ограничены только несущей способностью стен, к которым они крепятся. Остается только подобрать сечения труб и другого металлопроката для каркаса.

Как лучше организовать монтаж?

Если необходима установка закладных, оптимален монтаж козырька в два этапа.

На первом этапе до установки вентфасада мы монтируем закладные детали.

После готовности вентфасада или иной отделки стены мы монтируем сам козырек, закрепляя каркас и фурнитуру к закладным. Только на этом этапе мы используем спецтехнику для подъема стекол.

Если закладные не требуются или стена уже полностью готова, делаем все сразу.

Каковы сроки производства стеклянных вантовых козырьков?

Вантовый козырек мы изготовим и смонтируем за 3-4 недели.

Мы сможем сообщить вам точный срок на этапе подготовки расчета стоимости.
